9-мм пистолет Ярыгина ПЯ (индекс 6П35)

9-мм пистолет Ярыгина ПЯ (индекс 6П35)

9-мм пистолет Ярыгина ПЯ (индекс 6П35)

9 мм пистолет Ярыгина 6П35 является личным оружием нападения и защиты, предназначенным для поражения целей, с использованием 9 мм пистолетных патронов с пулей повышенной пробиваемости (индекс 7Н21) на дистанции до 50 м , при температуре окружающей среды от минус 50°С до +50°С, при этом на дистанции до 25 м обеспечивается поражение целей, защищенных бронежилетами типа Ж-81, Ж-86-2.

В начале 1991 года Главное ракетно-артиллерийское управление Министерства обороны СССР выдало тактико-техническое задание на разработку нового армейского пистолета. Опытно-конструкторская работа получила шифр «Грач». Разработка велась на Ижевском механическом заводе, в ЦНИИТОЧМАШ в Климовске, в ЦКИБ СОО в Туле, позже подключилось тульское КБ Приборостроения.      Конструкторы Ижевского механического завода представили три опытных пистолета, среди которых был и пистолет конструкции В. А. Ярыгина под патроны 9x18 ПМ, ПММ и 7,62x25 ТТ.Министерство обороны Российской Федерации уточнило требования к новому армейскому пистолету. Кроме всего прочего возможность использования патронов типа 9x19 «парабеллум», что расширило бы и экспортные возможности пистолета.      На «Ижмехе» уже разрабатывался пистолет Ярыгина под патрон 9x19, после создания отечественного патрона 7Н21 пистолет был доработан под него.

В 1998-1999 гг. прошли государственные испытания новых пистолетов — ижевского 6П35 В. А. Ярыгина, климовских 6П35 и СР1, тульского ГШ-18. Дорабатывались и патроны. Ижевский образец системы Ярыгина (ПЯ) был рекомендован к принятию на вооружение Российской армии.На вооружение Вооруженных Сил РФ пистолет Ярыгина ПЯ (индекс 6П35) под патрон 9x19 были принят Постановлением Правительства РФ от 21 марта 2003 г.

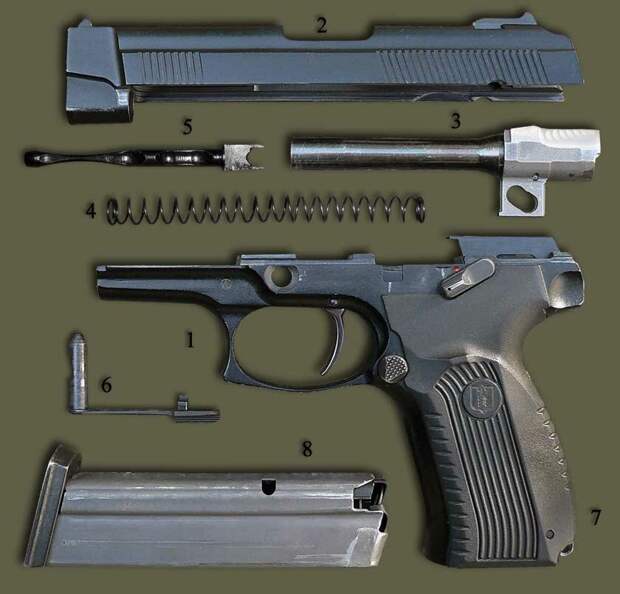

Основные части и механизмы пистолета ПЯ

9-мм пистолет Ярыгина ПЯ (индекс 6П35)

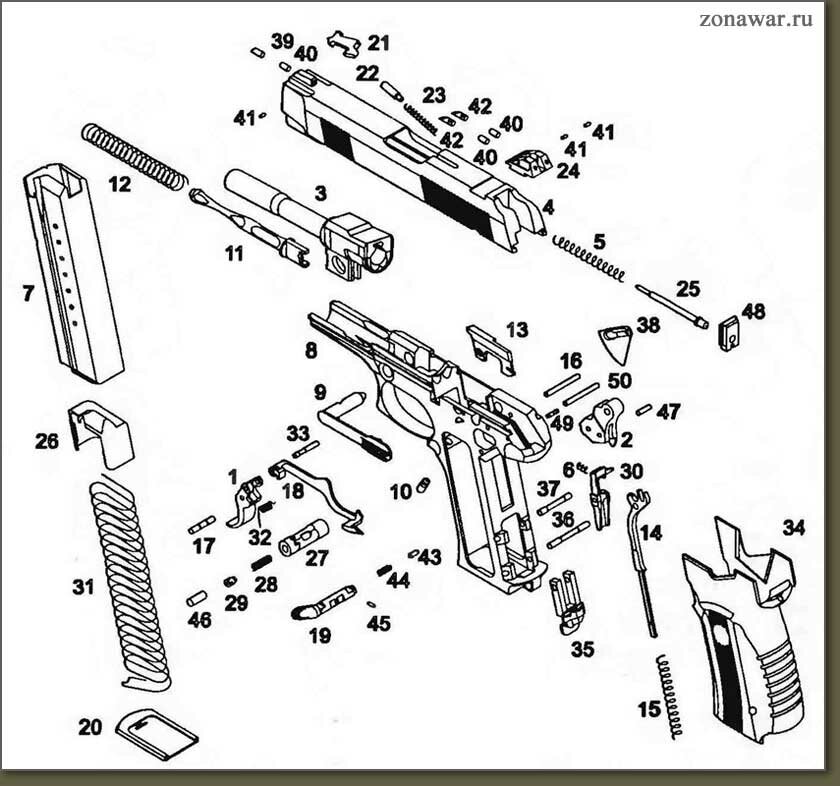

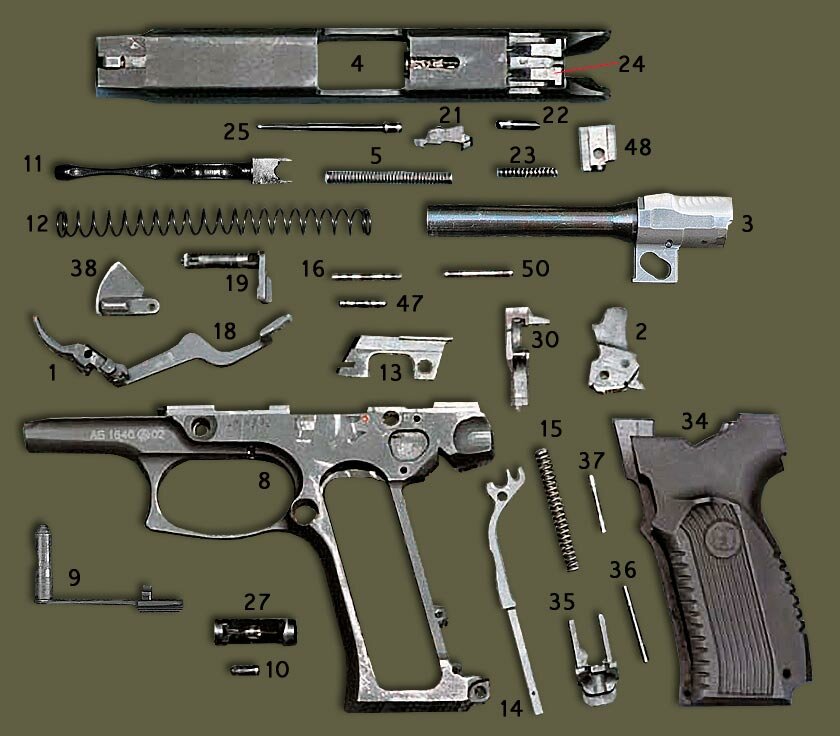

Устройство и принцип работы пистолета ПЯ

9-мм пистолет Ярыгина ПЯ (индекс 6П35)9-мм пистолет Ярыгина ПЯ (индекс 6П35)

Пистолет ПЯ по принципу работы автоматики относится к системам с использованием энергии отдачи затвора при коротком ходе ствола.При работе пистолета Ярыгина сцепление затвора со стволом осуществляется посредством муфты передней поверхностью окна для отражения гильзы, расцепление - за счет кулачкового паза на муфте.Сущность работы пистолета ПЯ при стрельбе заключается в следующем, при нажатии пальцем на спусковой крючок, курок освобождается от шептала, наносит удар по ударнику, который бойком разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд. Пуля давлением пороховых газов выбрасывается из сайта ствола. Затвор вместе с скрепленным с ним стволом под действием давления пороховых газов, передающегося через дно гильзы, отходят назад. Пройдя короткий ход, ствол расцепляется с затвором и дальнейшее движение назад затвор осуществляет без ствола, удерживая выбрасывателем гильзу патрона и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Затвор при откате в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем захватывает из магазина очередной патрон и досылает его в патронник. При накате затвор венчиком захватывает ствол и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом.В крайнем переднем положении происходит сцепление ствола с затвором. Сайт ствола заперт массой затвора. Пистолет снова готов к стрельбе.Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба может производиться до полного израсходования патронов в магазине. По израсходовании всех патронов из магазина затвор становится на замыкатель и остается в заднем положении.Ударно-спусковой механизм пистолета ПЯ куркового типа с открытым курком и возможностью самовзвода.Вместимость магазина пистолета ПЯ до 18 патронов обеспечивается за счет двухрядного расположения патронов в коробчатом магазине. Через отверстия в корпусе имеется возможность визуального определения количества патронов в магазине.

9-мм пистолет Ярыгина ПЯ (индекс 6П35)9-мм пистолет Ярыгина ПЯ (индекс 6П35)

Тактико-технические характеристики пистолера ПЯ

Тактико-технические характеристики

ПЯ

Калибр, мм

9х19

Длина, мм

198

Высота, мм

145

Ширина, мм

38

Вместимость магазина, шт. патронов

18

Масса пистолета с магазином без патронов, кг, не более

0,95

Кучность стрельбы - габарит рассеивания 4-х или 3-х пробоин при одной оторвавшейся

150

Точность стрельбы - отклонение средней точки попадания (СТП) 4-х пробоин или 3-х при   одной оторвавшейся от контрольной точки (КТ) при стрельбе на дальность 25 м, не более, мм

75

Длина ствола, мм

112,5

Число нарезов в сайте ствола

6

Вес одного патрона, г

9,5

Длина патрона, мм

29,7

Боевая скорострельность, выстрелов в минуту

35

Начальная скорость полета пули патрона 7Н21, м/сек.

465

Гарантийная наработка, количество выстрелов

4000

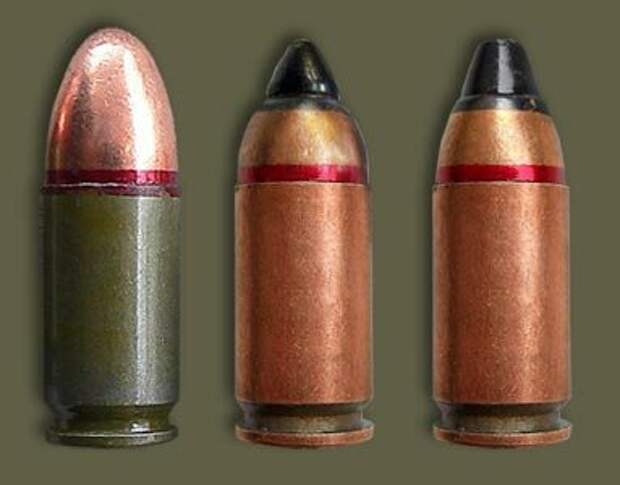

Патроны пистолета ПЯ

9-мм пистолет Ярыгина ПЯ (индекс 6П35)

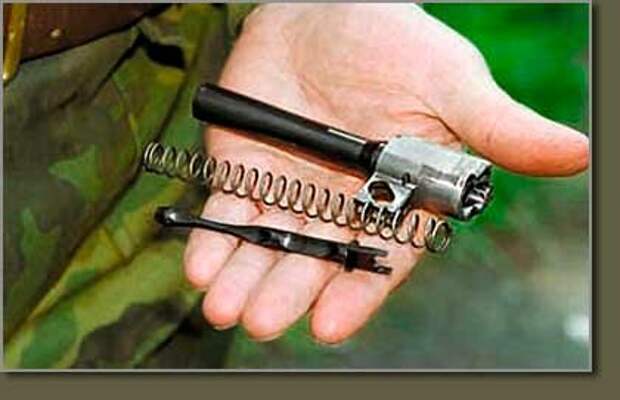

Неполная разборка пистолета ПЯ

9-мм пистолет Ярыгина ПЯ (индекс 6П35)
